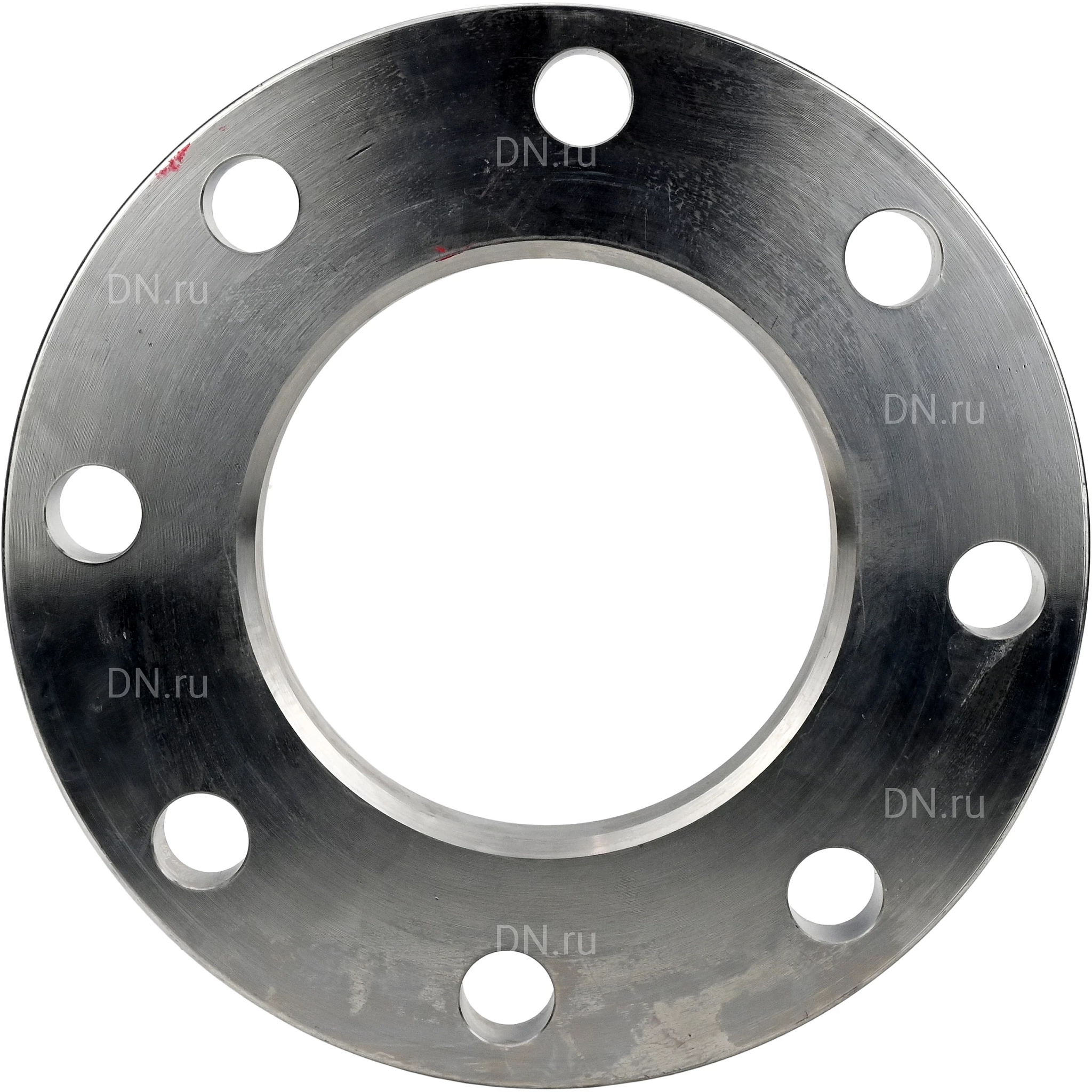

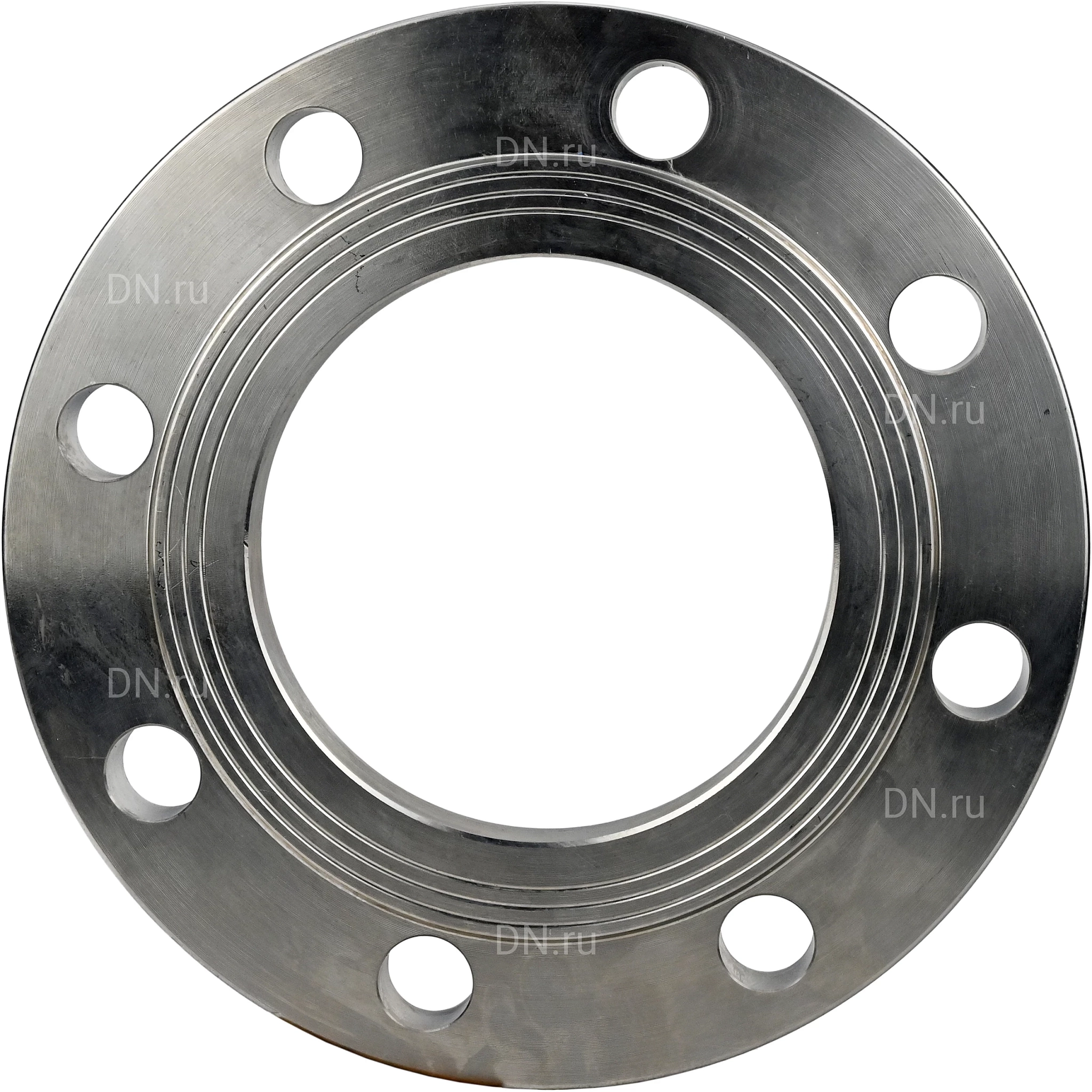

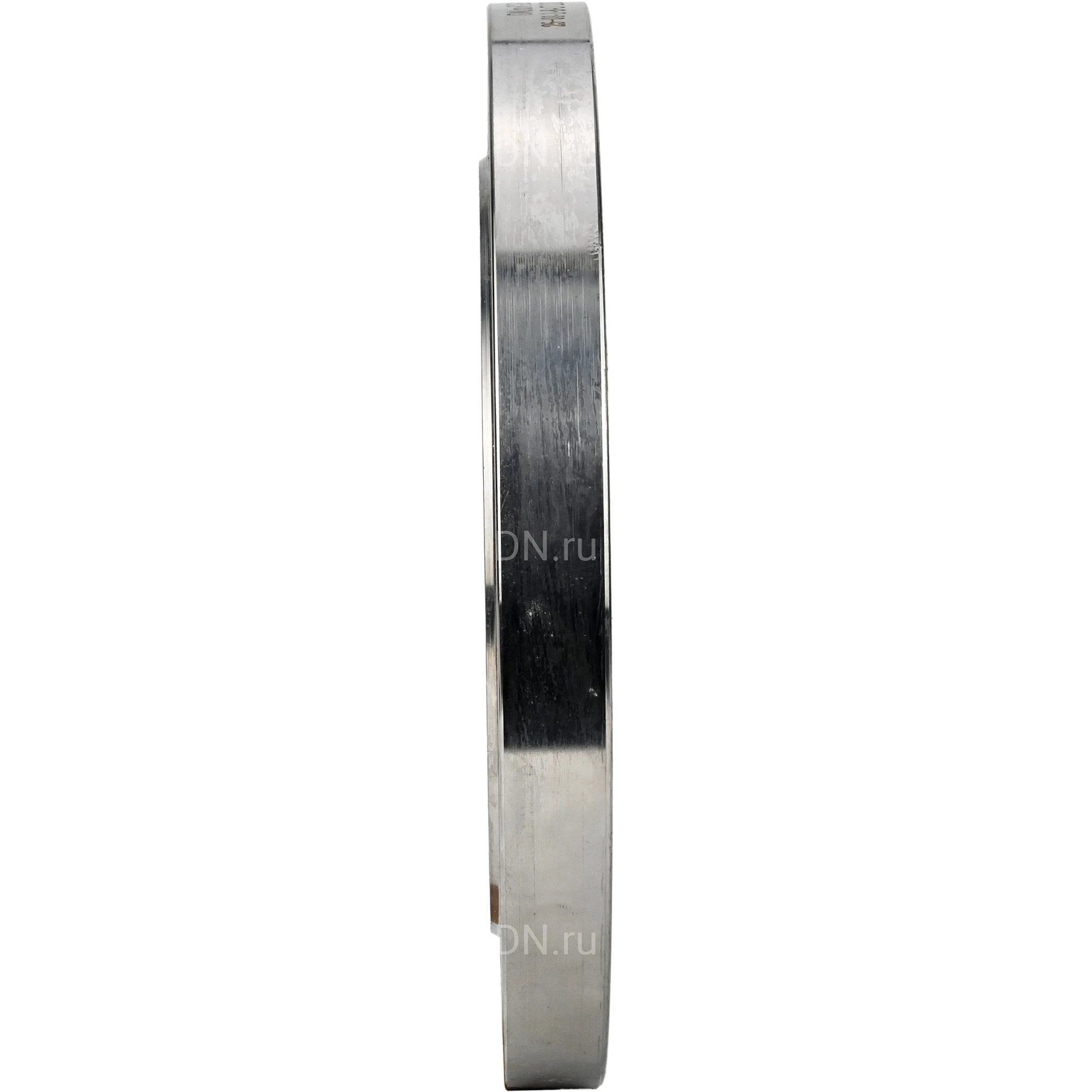

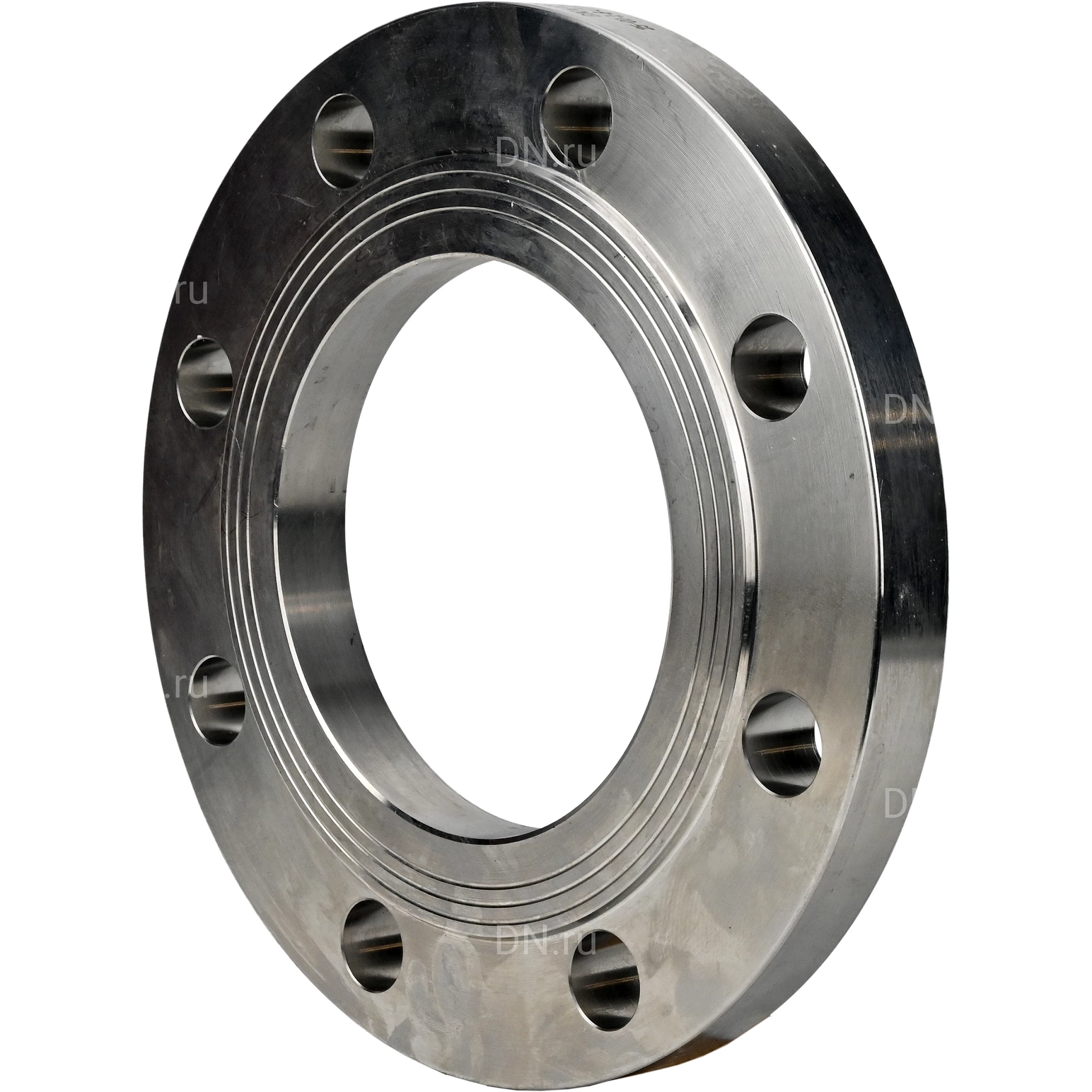

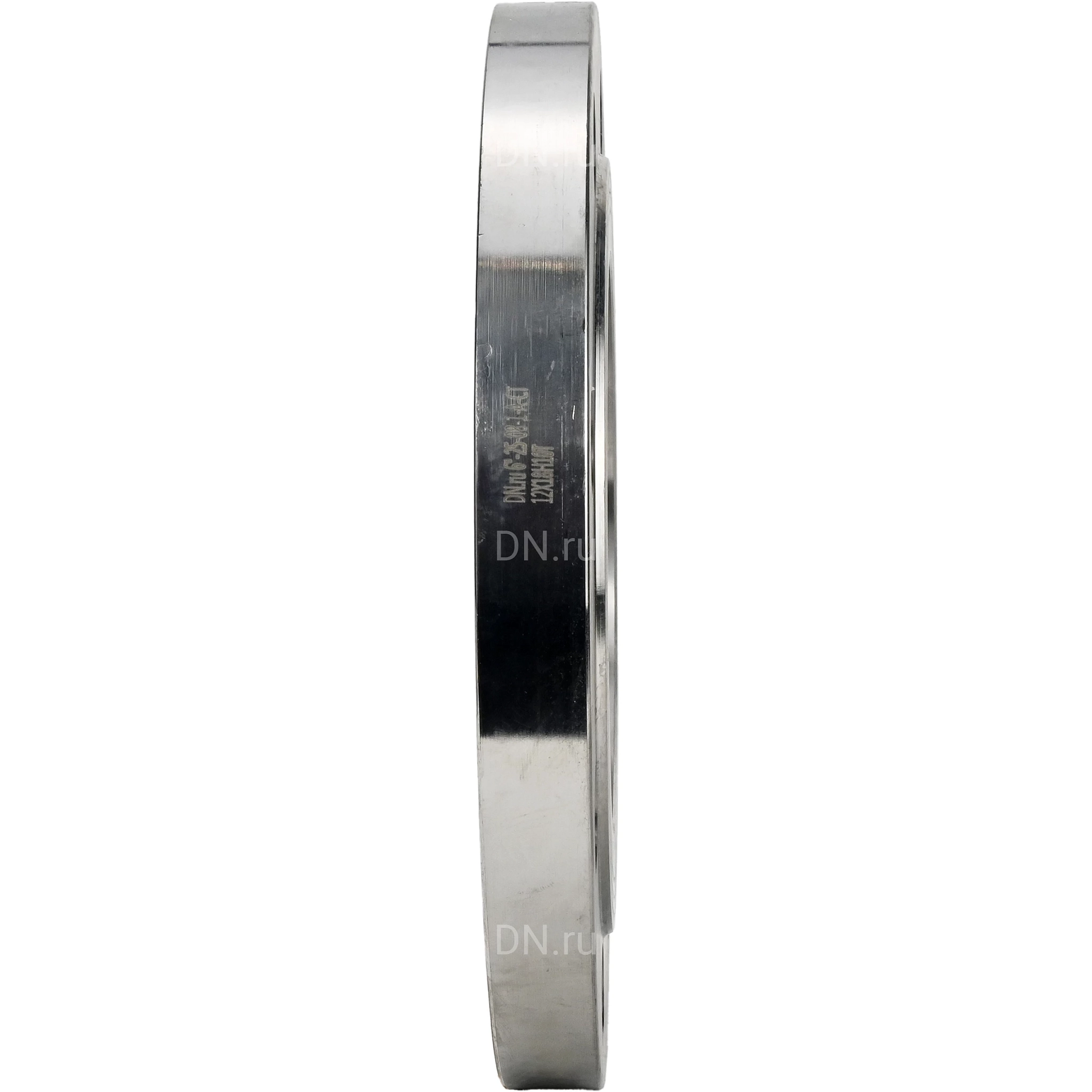

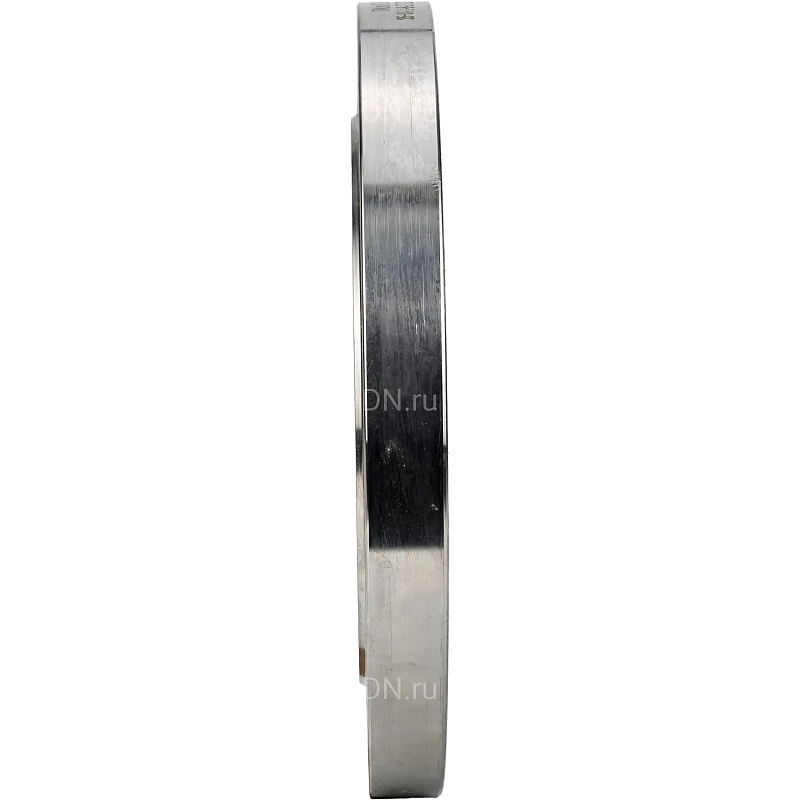

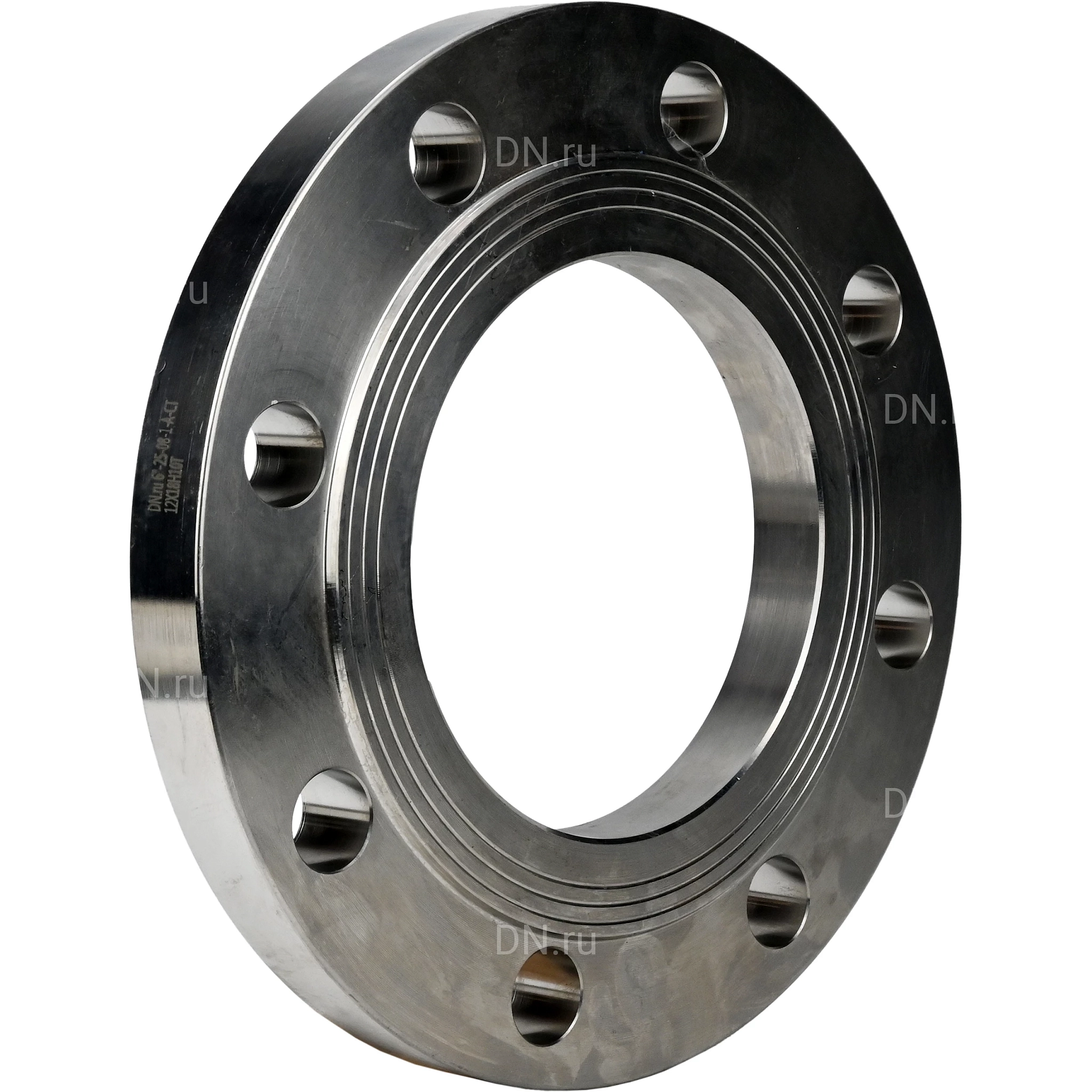

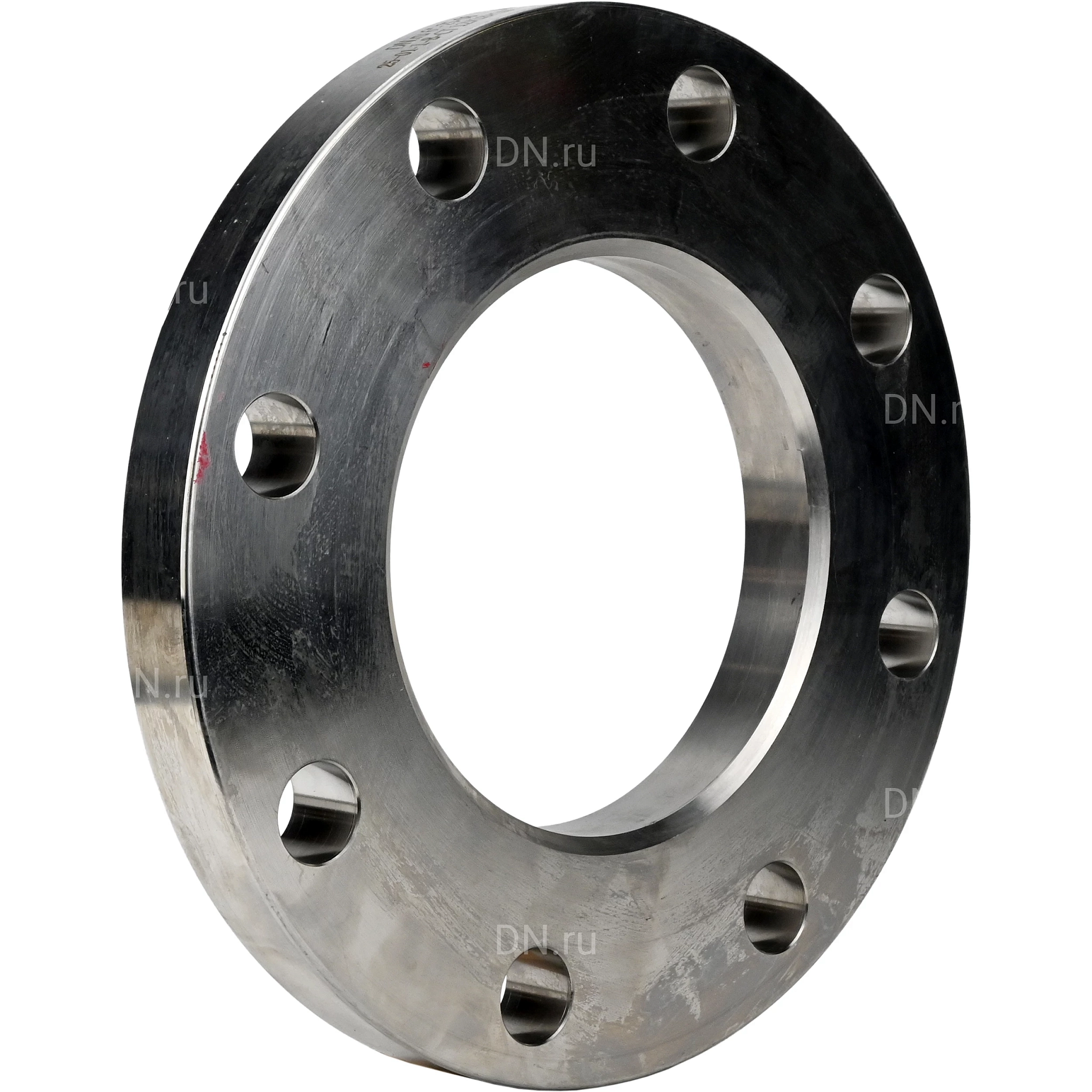

Фланец плоский Ду250 Ру25 приварной, корпус - сталь 20, тип 01, ряд 1, исполнение B, гр. IV, ГОСТ 33259-2015

Наличие: Симферополь

Артикул: D900-02952

Страна производитель: Россия

от 5 765.72 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Фланцы предназначены для соединения изделий арматуры с трубопроводами, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию.

Параметры фланца Ду250 Ру25 01-1 В сталь 20:

Тип фитинга - Фланцы
Вид фланца - Плоский
Тип исполнения - B - соединительный выступ
Диаметр номинальный DN - 250 мм
Давление номинальное PN - 25 бар
Тип присоединения - под приварку
Присоединение - приварное
Количество болтовых отверстий на фланце - 12x30 мм
Материал корпуса - Сталь 20
Рабочая среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Минимальная температура рабочей среды - -25 °C
Максимальная температура рабочей среды - 400 °C
Условия производства - ГОСТ 33259-2015
Вес - 18.9 кг
Страна производитель - Россия

Фланец плоский Ду250 Ру25 приварной, корпус - сталь 20, тип 01, ряд 1, исполнение B, гр. IV, ГОСТ 33259-2015

Габаритные и установочные размеры фланца Ду250 Ру25 01-1 В сталь 20:

D - 425 мм
D1 - 370 мм
D2 - 335 мм
d1 - 273 мм
B - 31 мм
H - 3 мм
d - 30 мм

Эскиз габаритных размеров фланца Ду250 Ру25 01-1 В сталь 20

Характеристики

Страна производитель

Россия

Тип присоединения

под приварку

Условия производства

ГОСТ 33259-2015

Вид фланца

Плоский

Высота соединительного выступа

3 мм

Давление условное Ру(Pn)

25 бар

Диаметр болтовых отверстий

30 мм

Диаметр условный Ду(Dn)

250 мм

Количество болтовых отверстий

12 шт

Материал фланца

Сталь 20

Наружный диаметр фланца

425 мм

Диаметр соединительного выступа

335 мм
